12 번째 13 번째 임베디드 산업용 마더 보드 H-ADLP02
인텔 12/13 세대 핵심 플랫폼을 기반으로합니다
2 SO-DIMM DDR4 확장 메모리 슬롯, 최대 64GB 지원
1 M.2 key-e 2230 인터페이스, 확장 Wi-Fi + Bt 모듈
1 M.2 키 -M 인터페이스, NVME/SATA 적응 형 스토리지 모듈을 확장하십시오
HDMI/EDP 디스플레이 출력을 지원합니다
1 10/100/1000m 이더넷
10 USB의 최대 확장, 4 com
DC 12/24V 전원 공급 장치
문의 보내기

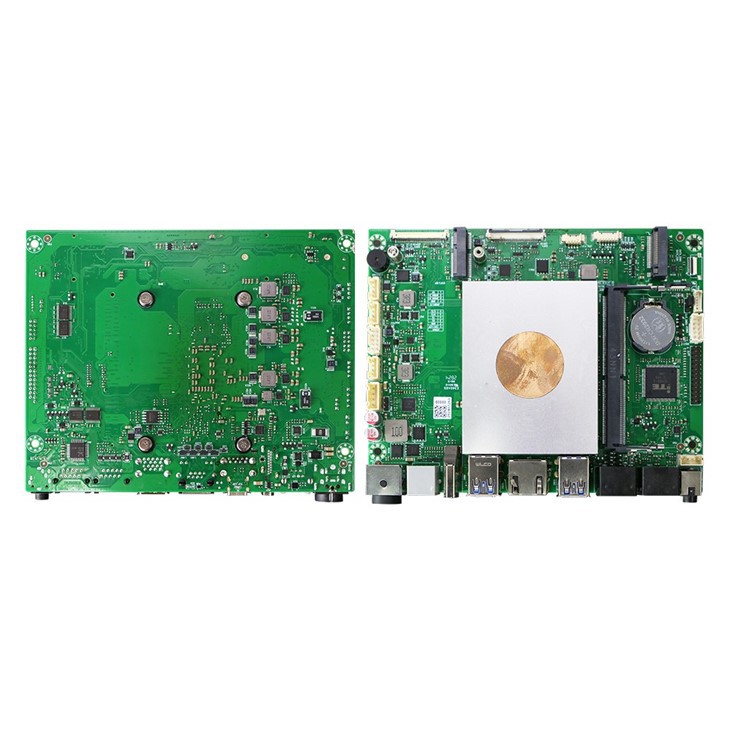

Product Details of12 번째 13 번째 임베디드 산업용 마더 보드 H-ADLP02
H-ADLP02 임베디드 산업용 마더 보드는 인텔 12/13 세대 Core-U/P 시리즈를 특징으로합니다. 최대 32GB의 DDR 4 3200 MT/S SO-DIMM 메모리를 지원하며 트리플 디스플레이에 대한 HDMI+EDP+EDP와 같은 여러 연결 옵션, 4 x USB3.0 또는 3X USB 3.0+1 X Type-C, 1 HSIO, 4 RS 232 COM 포트, 1 RJ45 LOT 및 2 M.2 SLOTS를 포함합니다. 또한 LAN의 Wake, Disk Guidance 없음 및 자동 전력 켜기를 지원합니다. 이 마더 보드는 소매, 셀프 서비스 키오스크, 올인원 기계 및 산업 제어 시스템을 포함한 다양한 응용 프로그램에 적합합니다.
H-ADLP02
| 프로세서 | Intel® 12th/13th Alder Lake/Raptor Lake 프로세서 (U/P 시리즈 지원) |
| 칩셋 | 인텔 사회 |
| 디스플레이 컨트롤러 | 인텔 CPU 통합 UHD 디스플레이 컨트롤러 |
| 디스플레이 포트 | HD+EDP+EDP 지원 트리플 디스플레이 HDI 최대 해상도 4096x2160@30Hz EDP 최대 해상도 1920*1080@60Hz |
| 메모리 | 1*DDR4 RAM 슬롯, 최대 32GB |
| 저장 | 1xsata3.0, 1xm .2 2242/2280 인터페이스는 SATA/NVME와 함께 SSD를 지원합니다 |
| 오디오 | 리어 IO는 마이크 인/라인 아웃 2 인원을 지원하고 듀얼 채널 2W/8Ω, 3W/4Ω 전력 및 앰프 출력을 지원합니다. |
| 란 | 1XRJ45 기가비트 이더넷 포트 RTL8111H |
| USB | 후면 IO : 4 x USB3.0 (이중 레이어 USB 3.0 Type-A) 또는 3x USB 3.0+1 x Type-C 온보드 : 1x 2*5 핀 웨이퍼, 2x 1*1 핀 웨이퍼, EDP1, EDP2 인터페이스 내장 3 USB2.0 인터페이스, 총 11 개의 USB가 확장 될 수 있습니다. |
| 병렬 포트 | 1 lpt 2*13 핀 헤더 병렬 포트 |
| com |
4 RS232 직렬 포트 |
| 확장 버스 | 1 M.2 키 -M (SATA/PCIE X2 적응 형) 1 M.2 key-e (PCIE X 1+ USB2.0 신호) |
| 다른 포트 | 1x f_panel, 1x sata_conn (fpc), 1x cpu_fan, 1x prt_cash |
| 온도 및 습도 | 저장 온도 및 습도 : -20 ~ 75도 10%~ 90%, 비 응축 작업 온도 및 습도 : 0 ~ 60도 10%~ 90%, 비 응축 |
| 운영 체제 | Windows 10/11, Linux |
| 바이오스 | AMI UEFI BIOS |
| 다른 기능 | 시계 개, 디스크 스타트 업 없음, 네트워크 깨우기, 전원 켜기, 시간 정시 시작 |
| 전원 공급 장치 | DC-In 12V |
| PCB 크기 | 151mm*120mm (l*w) |
| 모델 | CPU | LVD | EDP | HD | VGA | 란 | USB | com | M.2 | 유형 C | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
